【重要】 バーコードリーダーは、PCを使用しないスタンドアロン環境でのみ使用可能です。
1. 必要な機器と接続
以下の機器を用意し、NETIMPRESS avant / next 本体前面のBCRコネクタに接続します。
・バーコードリーダー本体（RS-232C接続タイプ:D-SUB 9pin）
推奨機種：ZEBRA(旧Symbol) DS4208 + シリアルケーブル(CBA-R46-C09ZAR)
※使用可能なバーコードリーダーの詳細は、以下のリンクをご参考にして下さい。
使用可能なバーコードリーダーの種別について

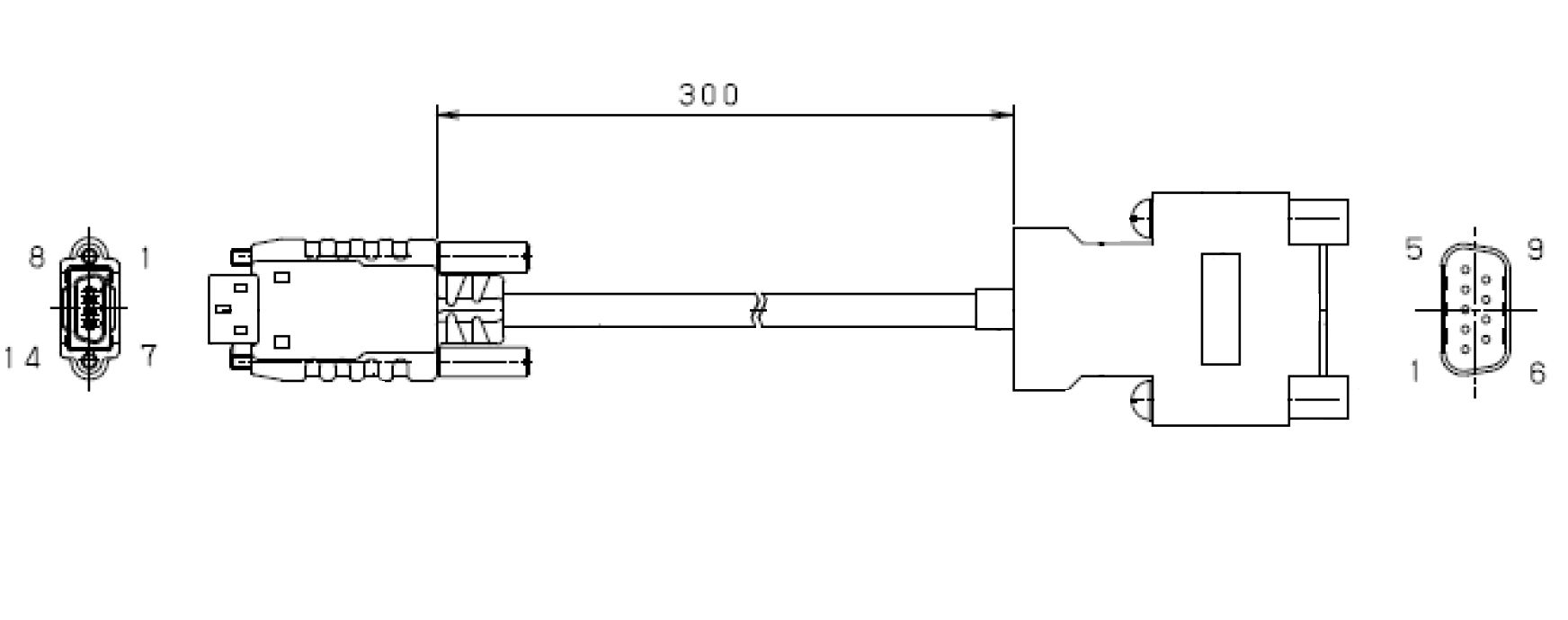

・BCRケーブル（OCX110 もしくはAZ402）
2. バーコードリーダー側の通信設定
NETIMPRESS avantで正しくデータを読み取るため、バーコードリーダー側の設定を
以下のように合わせてください。(ご利用になるバーコードリーダーの取扱説明書に
記載の設定用バーコードを読み取ります。)
通信設定: ボーレート 9600bps、パリティ なし、ストップビット 1、データ長 8ビット
データフォーマット: プリフィックス（ヘッダ） なし、サフィックス（フッタ） CR（0x0d）
スキャンデータ転送フォーマット: ＜データ＞＜サフィックス＞
3. YBOファイル（設定ファイル）の準備と配置
バーコードリーダーで読み込んだデータをどのように処理するか（データ取得開始・終了
位置などの指定）と動作モードを定義するため、「YBOファイル（バーコードオプション
ファイル）」を作成します。

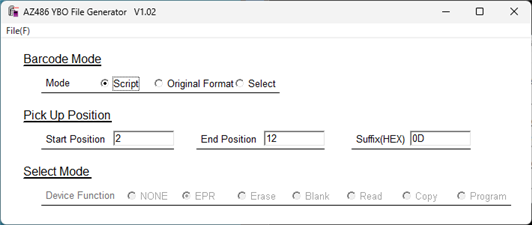

作成方法: 専用ソフトウェア（YBO File Generaor / AZ486）を使用して作成・
編集できます。
ファイル名: 任意の名称に、必ず大文字で「.YBO」という拡張子を付けます。
（例: SETTING.YBO）
＜YBOファイル作成例＞
[MODE]
SCRIPT
[SETTING]
START=0002
END=0012
SUFFIX=0x0D
[END]
配置場所: SDカードのルートディレクトリに1つだけ配置してください。2つ以上配置
したり、別のフォルダに入れたりするとバーコード処理が無効になります。
4. バーコード動作モード（YBOファイルでの指定）
作成したYBOファイル内の [MODE] の指定によって、以下①～③の動作モードを
選択できます。
①SCRIPTモード: 読み込んだバーコードと一致するスクリプトファイル（.SCP）を探して
実行します。
スクリプトファイルは、別途専用ソフト(Script File Generator / AZ488)を使用して
作成し、SDカードのルートディレクトリに配置しておきます。
＜スクリプトファイル内で実行可能なコマンド一覧＞
・ フォルダセレクト
・ バッファメモリクリア
・ ファイルロード
・ Digital I/O 出力 OUT0～OUT7
・ Digital I/O 入力 IN0～7
・ ウェイト指定
・ デバイスファンクション(ERASE,BLANK,PROGRAM,READ,EPR)
②ORIGINALモード: 規定のフォーマットでコマンドを記述したバーコードを読み取る
ことでYIMフォルダの選択やデバイスファンクション（EPRなど）指定のコマンド
シーケンスを実行します。
＜ORIGINALモード用のバーコードデータで実行可能なコマンド一覧＞
・ フォルダセレクト
・ バッファメモリクリア
・ ファイルロード
・ デバイスファンクション(ERASE,BLANK,PROGRAM,READ,EPR)
＜バーコードデータ作成例＞
02/FB0$ABC.YIM/DF// （フォルダ ABC.YIMをセレクトし、EPRコマンドを実行）
③SELECTモード: 読み込んだバーコードデータと一致する「YIMフォルダ」を選択し、
続けて指定したデバイスファンクション（EPR、PROGRAMなど）を実行します。
