FRX830でマイコンにオプションバイトの設定を行う場合は、YDDファイルで
オプションバイトの設定(アドレス#00000040)を行う以外に、
MCU Operation Mode の設定を”オプションバイト設定有” の設定にする
必要があります。(FRX830 マニュアル参照項目 2-2-1章)

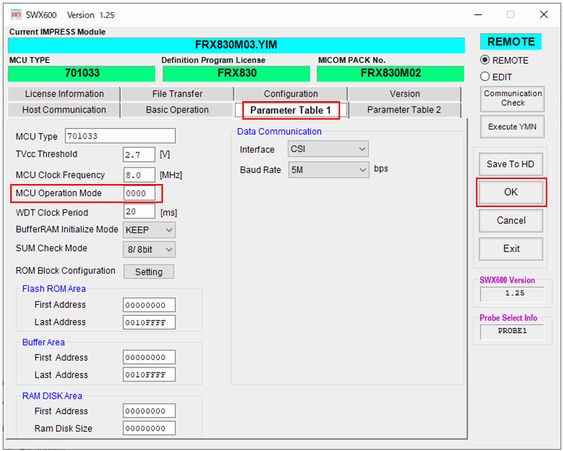

＜SWX600でのMCU Operation Mode 設定値＞
0000(デフォルト):セキュリティ設定無、オプションバイト設定無
0001:セキュリティ設定有、オプションバイト設定無
0010:セキュリティ設定無、オプションバイト設定有
0011:セキュリティ設定有、オプションバイト設定有
※SWX600の画面上で設定値を変更後は、画面右端の[OK]ボタンを押して
設定値をライターに反映させて下さい。
※セキュリティは、コマンドプロテクションモードでの使用に
おいて、リード禁止、書き込み禁止、消去禁止などのプロテクト
を行う場合の設定となります。(セキュリティの設定は、YDDファイル
のアドレス#00000002 で設定を行います。)
