適用範囲：Arm Development Studio, DS-5 Development Studio

質問

Arm Development Studio およびDS-5 でどのように拡張コンフィギュレーションデータベースを作成しますか

概要

Arm Development Studio(Arm DS) およびDS-5ではプラットフォームをどのようにデバッグするかについてコンフィギュレーションするデバイスの定義をおこないます。 Arm DSおよびDS-5は、components.xml ファイルを使用して、デバッグ可能なデバイスを定義します。デフォルトでは、components.xml ファイルは見えるようになっていません。

もしデバイスがcomponents.xml ファイルに記述されていない場合、Arm DS およびDS-5 はデバイスを認識することができません。例えば、デバイスのautodetect を行うと、カスタムの3rd party デバイスのように、Platform Configuration Editor(PCE) はデバイスを"Unknown"として表示します。

デバイスが"Unknown"として表示された場合は、Arm DSおよびDS-5 ではデバイスの制御に制限がかかります。例えば、デバイスが"Unknown"になると、Arm DSおよびDS-5 ではデバイスの実行および停止ができなくなる場合があります。

回答

Arm DSおよびDS-5がデバイスをより適切に制御できるようにするため、拡張コンフィギュレーションデータベースを作成できます。拡張コンフィギュレーションデータベースには、カスタムデバイスに関するペリフェラル識別(ID) 情報が含まれます。デバイスのPeripheral ID は、デバイスのテクニカルリファレンスマニュアル(TRM) またはデバイスのユーザーガイドに記載されています。

拡張コンフィギュレーションデータベースを作成するには以下の手順に従ってください：

こちらからcomponents.xml のサンプルをダウンロードします。

components.xmlファイル内の以下の行を編集して、デバイスのPeripheral ID 情報を追加します。

　＜cluster_device name="TM"＞0x43B:0x95D:0x13＜/cluster_device＞
  ＜cluster_device name="CTI"＞0x43B:0x9A8:0x14＜/cluster_device＞
  ＜cluster_device name="PMU"＞0x43B:0x9D3:0x16＜/cluster_device＞

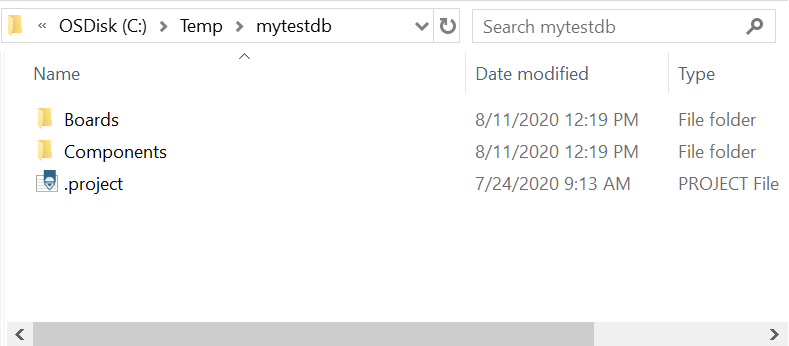

＜ツールのインストレーションフォルダ＞\sw\debugger\configdb のディレクトリ内にComponents フォルダを作成するか、以下のスクリーンショットのようにComponents フォルダを含む拡張コンフィギュレーションデータベースを作成します。
components.xml ファイルを前述のComponents フォルダに追加します。
拡張コンフィギュレーションデータベースを作成した場合は、以下の手順を実行して、拡張コンフィギュレーションデータベースをArmDSまたはDS-5に追加します。
- - A)　IDEのメニューでWindow→Preferences→＜Arm tool＞→Configuration Database を選択します。
  - B)　Add をクリックします。
  - C)　Name： の隣にあるエリアで使用する拡張コンフィギュレーションデータベースの名前を入力します。
  - D)　Browse... をクリックして、拡張コンフィギュレーションデータベースのディレクトリに移動します。
  - E) 　OK をクリックします。
  - F)　Apply and Close をクリックします。

以上の手順でPCE を使用してプラットフォームを自動検出すると、PCE コンソールビューにカスタムデバイスが表示され、.sdfファイルが生成されます。
もしカスタムデバイスが表示されない場合はサポートにお問い合わせください。
